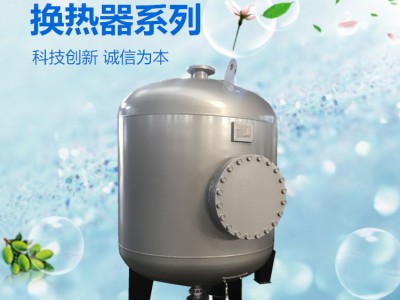

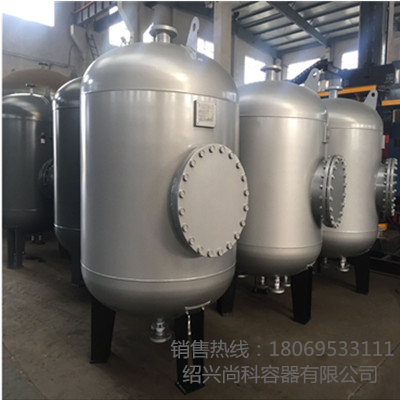

DFHRV导流浮动盘管半容积式换热器


品牌: 科诚 尚科
型号: DFHRV
设备材质: 不锈钢SUS304或外碳钢内衬不锈钢复合材料
用途: 生活热水制取、储存
单价: 10000.00元/台
起订: 1 台
供货总量: 1000 台
发货期限: 自买家付款之日起 15 天内发货
所在地: 浙江 绍兴市
有效期至: 长期有效
最后更新: 2021-03-16 10:03
浏览次数: 31

公司基本资料信息
详细说明

一、浮动盘管半容积式换热器是近年来国内发展迅速、广泛使用的一种新型高效节能的换热设备,是按中国建筑标准设计研究所01S122-1《水加热器选用与安装-DFHRV系列导流浮动盘管型半容积式水加热器选用与安装》标准图集设计、生产制造的高效节能换热设备。与传统固定盘管相比较,浮动盘管能上下轻微浮动,产生高频振动,形成良好紊流传热状态,并且它能借助通过高温热媒的薄壁铜管管壁与管外壁结垢层膨胀量的差异,在一定条件下,使水垢自动脱落。通用换热器一般需要配置水水热交换器来降低蒸汽凝结水温度以便回用,而此类节能型热交换器凝结水出水温度在45摄适度左右,可直接回锅炉房重复使用。这样减少了设备投资,节约热交换器机房面积,从而降低建造价。

二. 性能特点:

l、方便浮动盘管的维护,盘管可在罐内亦可从罐体侧面抽出来检修或更换。

2、采用多行程螺旋的浮动管组,热媒分布均匀,流程长,消除了短路换热现象。同时,本产品借用了RV-03.04导流的原理,在大直径的罐体内合理地设置了导流装置,进一步改善了换热工况,传热系数高达K=2000-1200Kcal/m2.H.℃。充分显现出高效率,换热充分的优异性能。

3、本产品换热管束底部已接近罐底,加上导流装置之作用,罐内基本上消除了冷水滞水区,容积利用率可按98%弱。

4、被加热水水头损失≤0.25m,不影响系统冷热水压力之平衡。

5、浮动盘管采用优质薄壁紫铜管,有助于利用管壁与结垢层的不同膨胀量脱落水垢,以此减少维护管理工作量,保持高效节能。

三、技术优点:

  浮动盘管容积式换热器采用新型浮动盘管排管方式,容积能全部利用。体积较传统的换热器小,便运输、安装和维护。

1、传热系数高,不易结垢。采用浮动盘管技术,换热管的高频颤动使层流换热变为湍流换热,传热系数倍增,而且盘管的热胀冷缩,能使水垢能自动脱落,保证换热效果。

  2、具有一定调节容积,能蓄存热水,供水稳定,避免了热水供应峰谷时的压力、温度波动。

  3、换热效果好,容积利用率高。而传统容积式换热器,由于它内部结构布局问题,致使体内水流动缓慢,流动阻力较大,冷热不均,热水容积利用率仅为40%-50%左右。

4、内置多组浮动盘管,布置呈”宝塔型”结构,动态传热,换热效率极高,相同容积的该产品的换热量分别相当于传统容积式换热器的6?9倍。

  5、其中容积式的”宝塔型”结构特点,使得贮水部分贮有15?30分钟的热水量,被加热的水头损失≤0.25米,因此它在一般设置自动温控阀的条件下,仍保持供水水压、水温平稳、安全、节水、用水舒适之特点。







DFHRV容积式换热器

卧式浮动盘管半容积式热交换器:?具有浮动盘管换热的优点,又兼有容积式各项性能指标,适用于负荷波动较大或短时间高峰的热水供应系统,具有特性如下:?

1、 由于传热管的布置方式为浮动管束,在正常加热运行中,浮动管的振动使层流换热变为紊流换热,传热系数高,而且利用热胀冷缩的原理能自动脱垢,保证了高的传热效能。

2、 由于有一定的调节容积,供水平稳,适用性强,能满足高峰用水的要求。

3、 比普通的容积式换热器,节约钢材,能降低设备成本,能节约工程造价。

4、 无论汽水换热或水水换热,热源排水温度低,热能利用充分。

1)启动快 由于本产品的特殊结构,使产生出的热水迅速到达罐顶部的热水出口处,无需将大部分冷水加热即可向外供应热水。?

2)传热系数高用高导热系数的紫铜管,加上合理的换热器内部结构,使流体在流经换热管束时速度提高,形成较强的湍流,大大提高了管内外的放热系数。?

3)不易结垢 由于换热管采用紫铜,而且易形成湍流的流体对换热管壁面有较强的冲刷作用,通过热胀冷缩有自洁作用,因此不易结垢。

4) 无冷水区,容积利用率高 本产品始终加热罐底部的冷水,在用水量低于额定供水能力时,逐步将罐内冷水全部加热,此时无冷水区,以维持热水的zui大贮备量。当用水量大于额定供水能力时,罐内贮存的热水和即时加热的热水同时向外供应以度过用水高峰。当因事故或其它原因停供热媒时,能zui大限度地供应所贮存的热水。

5)节能 本产品在蒸汽为热媒时,凝结水温度低于80℃。






1、作为一种全新的结构型式,换热管束采用新型的螺旋浮动盘管,采用了分离式螺旋盘管专利技术,结构为国内首创。它兼有即热式加热复原能力强的特点,同时又保证了稳定与安全的水温控制,并且结构新颖,组装简单,避免了复杂的安装,设备占地空间很小,是目前zui为优先选择使用的换热器。

2、性能特点:

2.1 高效节能

  在加热过程中其换热管内部流动的热媒所产生离心力使盘管产生一种高频的震动,并随着水温变化而自由伸缩,促使被加热水介质产生扰动,破坏层流传热,传热效率大幅提高,传热系数可达3000W/m2?℃,换热效率可达95%,是一般管壳式换热器的三倍,且不存在冷水区,外壳热损失小。

2.2 独具自动除垢功能

浮动盘管换热器在加热运行过程中,它的螺旋形浮动盘管的频繁振动及随水温变化的自由伸缩,使可能在盘管外部的水垢难以附着,同时仍使用热冲击的方法完全消除存在可能存在的一小部分附着物,所以无需实施专门的除垢措施及配套相应的除垢装置,长期保证其较高换热效率。既使盘管外部形成的水垢将会自动脱落而沉积在换热器底部,根据水质情况定期排污即可。


2.3 结构设计合理

浮动盘管换热器内部盘管为分离式,设备检修方便,无须预留检修空间结构紧凑,占地面积很小,机房布置方便。设备结构紧凑有效利用空间、占地面积小,便于搬动和安装。

2.4 用材先进

设备内部盘管采用T2优质紫铜管,壳体可采用碳钢衬铜或不锈钢材质,确保产品内部被加热水的水质洁净。

2.5管理简捷

此设备按2009年国家质量技术监督局颁布实施的TSGR0004-2009《固定式压力容器安全技术监察规程》第一章第3条第二款之规定,此设备不须压力容器产品监检及使用定期限检验。

3、适用范围:

广泛应用于宾馆、饭店、学校、医院、洗衣房、工厂、舰船等工业于民用建筑的生活、采暖、空调、热水系统。热媒适用于蒸汽、高温水、低温水三种不同的热媒,均可取得较好效果。





DBRV系列大波节管容积式热交换器产品简介

DBRV系列大波管容积式热交换器是在保留原RV-03壳体结构的基础上,对其换热管束部分进行工艺改进。把U形紫铜光管换热管束换成大波节管束而形成的新一代产品。波节管由原来的U形光管,经特殊加工形成波节后,其传热系数高,换热能力大幅提高,使用寿命延长。

虽然在换热管束材料上作了特殊的工艺改进,但换热器的整体结构仍然保留了原RV03容积式换热器产品的所有优点,当然与原产品相比,新的DBRV03产品具有更多的优势:

    1、传热系数大幅提高。

    2、热媒温降大,汽水换热时,凝结水出口温度可控制在50℃以下,可使原来浪费的大量凝结水热量得以利用,使整台换热器大大的节能。

3、热媒在波节管内作变径、变速、湍流运动,管外壁不易结垢,换热能力大幅提高。

4、波节管的特殊结构形状,使其在受热情况下,可有效的降低热应力,无须加设膨胀节,从而简化了产品结构,提高了产品的可靠性。
