首页>产品中心>机械设备>石化通用机械>阀门>高温高压电站截止阀好得利厂家现货直销

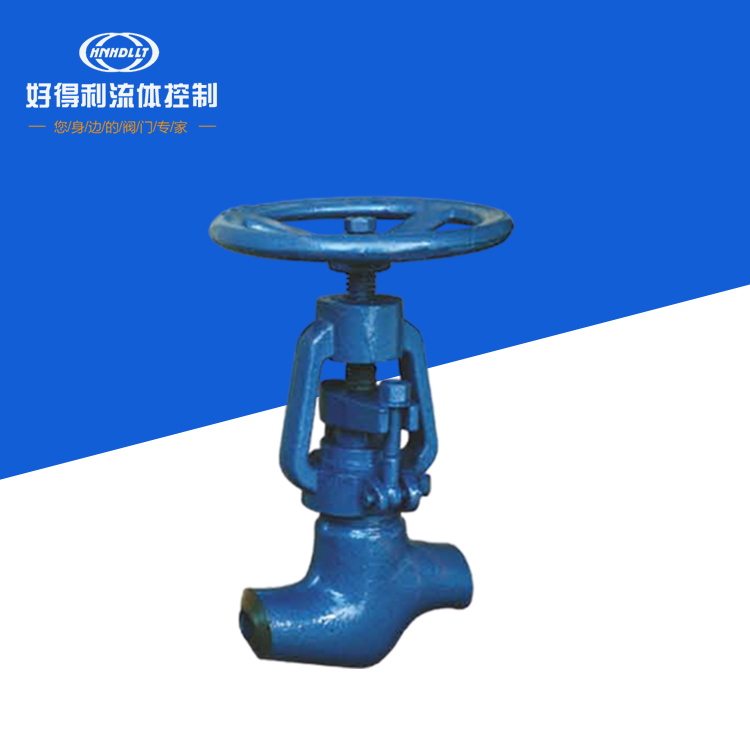

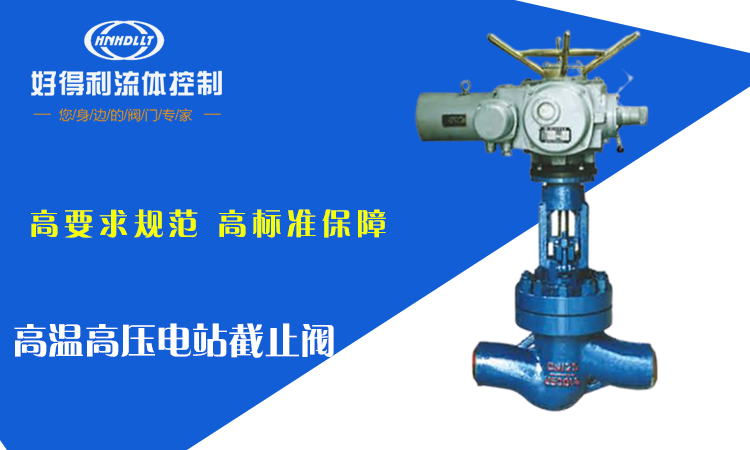

高温高压电站截止阀好得利厂家现货直销

分享

单产品价格:

产品订货号:

  • 1888.00元/台

    CJK-48781

王振林
18903913199 0391-3399198
  • 发货地  河南 焦作市
  • 发货期限  15天内发货
  • 供货总量  999 台
  • 品 牌  HNHDLLT好得利

扫码上方二维码获得报价

品牌BrandHNHDLLT好得利 有效期至长期有效 更新时间2020-11-12 11:31
品牌HNHDLLT 产地河南焦作 口径15mm~250mm
访问次数10

参数名称 参数值
产地 河南焦作
分类 截止阀
品牌 好得利
产品名称 高温高压电站截止阀
是否定制



  • 电站截止阀



电站截止阀适用于火力电站各种系统的管路上,切断或接通管路介质。适用介质:水、蒸气等非腐蚀性介质。电站阀门与其他阀门产品相比的特点是高温高压,独特的自密封设计,压力越高,密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。
  • 中文名

  • 电站截止阀

  • 外文名

  • Power station stop valve

  • 设计与制造

  • GB/T12234 ASMEB16.34

  • 结构长度

  • JB/T3595

  • 接口连接尺寸

  • JB/T3595 GB/T12224

  • 适用介质

  • 水、蒸气等

  • 密封可靠设计密封

目录

  1. 1 截止阀分类

  2. 2 电站截止阀主要设计规范

  3. 3 电站截止阀主要压力等级

  4. 4 电站截止阀结构优势

  5. 5 电站截止阀相关标准

  6. 6 电站截止阀与其他阀门区别

  7. 7 电站截止阀优点

  8. 8 结构特点

  9. 9 工作原理

  10. 10 技术条件

截止阀分类

编辑
1、按照密封面材料分为: 软密封截止阀、硬密封截止阀。
2、按照阀瓣的结构形式分为:
      阀瓣平衡式截止阀、阀瓣非平衡式截止阀。
3、按照流道形式分为:
     直流式截止阀、直通式截止阀、角式截止阀、三通截止阀等。
4、按照启闭件结构分为:
     针形截止阀、柱塞截止阀、波纹管截止阀等。
5、按照密封副型式可分为:
     平面密封截止阀、锥面密封截止阀、带导向密封截止阀、球面密封截止阀等。
6、按照阀杆梯形螺纹位置可分为:
     上螺纹阀杆截止阀、下螺纹阀杆截止阀。
7、按照使用工矿分为:
低温截止阀、高温高压电站截止阀、氧气管路截止阀、石油液化气截止阀、加氢裂化装置用截止阀、保温夹套截止阀等。
8、按照与其它阀门组合形成多功能截止阀,如节流截止阀、过滤截止阀等 [1]  。

电站截止阀主要设计规范


编辑
检验与试验 JB/T3595 MSS SP61
压力与温度基准 JB/T3595 ANSI B16.34

电站截止阀主要压力等级


编辑
公称压力 200、250、320
工作压力P 55 100V、P 55 140V、P 55 170V

电站截止阀结构优势


编辑
1.采用压力自紧式密封,阀体支管两端为焊接连接。
2.阀坐、阀瓣密封面采用钴基硬质合金等离子喷焊而成,耐磨、抗擦伤性能好。
3.阀杆经抗腐蚀性氮化处理,有良好的抗腐蚀性和抗擦伤性 [2]  。

电站截止阀相关标准


编辑
JBT 3595-2002电站阀门 一般要求
JB/T 5263-2005 电站阀门铸钢件技术条件
JB/T 4018 电站阀门 型号编制方法
DL 959-2005 电站锅炉安全阀应用导则
DLT 531-1994电站高温高压截止阀闸阀技术条件
DLT 641-2005 电站阀门电动执行机构
DLT 850-2004 电站配管
GB 10869 电站调节阀技术条件
GBT 10868-2005 电站减温减压阀

电站截止阀与其他阀门区别


编辑
电站阀门与其他阀门产品相比的特点是高温高压,如果单纯从压力方面比通用阀门低,单纯从温度方面比也比通用阀门低。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。

电站截止阀优点


编辑
1.流体阻力小,其阻力系数与同长度的管段相等。
2.结构简单、体积小、重量轻。
3.紧密可靠,闸阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4.操作方便,开闭迅速,从全开到全关只要旋转90度,便于远距离的控制。
5.维修方便,闸阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

结构特点


编辑
1.启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。
2.上装式结构。对装在管道上的阀门可直接在线检查与维修,能有效减少装置停车,降低成本。
3.单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
4.低扭矩设计。特殊结构设计的阀杆,只需配一个小手把阀门就能轻松启闭。
5.楔形密封结构。阀门是靠阀杆提供的机械力,将球楔压到阀座上而密封,使阀门的密封性不受管线压差变化的影响,在各种工况下密封性能都有可靠保证。
6.密封面的自清洁结构。当球体倾离阀座时,管线中的流体沿球体密封面成360度均匀通过,不仅消除了高速流体对阀座局部的冲刷,也冲走了密封面上的聚积物,达到自清洁的目的 [3]  。

工作原理


编辑
开启过程
1.在关闭位置,阀体受阀杆的机械施压作用,紧压在阀座上。
2.当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。
3.阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。
4.直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。
关闭过程
1.关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。
2.继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和闸板同时旋转90度。
3.快要关闭时闸体已在与阀座无接触的情况下旋转了90度。
4.手轮转动的后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。

技术条件


编辑
1.主题内容与适用范围
本标准规定了产品的质量要求。本标准适用于公称压力为≤32MPa,工作温度等于或低于425℃;工作压力为10MPa~17MPa,工作温度为≤570℃;工作介质为水、蒸汽。
2.引用标准
JB 2765 阀门名词术语
JB 4018 电站阀门型号编制方法
ZBJ 98015 承压铸钢件技术条件
GB 12231 阀门铸钢件外观质量要求
JB 2633 锅炉锻件技术条件
GB 1176 铸造铜合金技术条件
GB 699 优质碳素结构钢技术条件
GB 3077 合金结构钢技术条件
GB 979 碳素钢铸件分类及技术条件
GB 4981 工业用阀门的压力试验
GB 6414 铸件尺寸公差
GB 1804 公差与配合未注公差尺寸的极限偏差
GB 3595 电站阀门制造技术条件
GB 5677 铸钢件射线照相及底片分类方法
GB 7233 铸钢件超声波探伤及质量评级方法
GB 9443 铸钢件渗透探伤及质量评级方法
GB 9444 铸钢件磁粉探伤及质量评级方法
SDB DZ 系列阀门电动装置
SDZ 包装通用技术条件
