首页>产品中心>机械设备>石化通用机械>阀门>直流截止阀 好得利厂家 品质保证

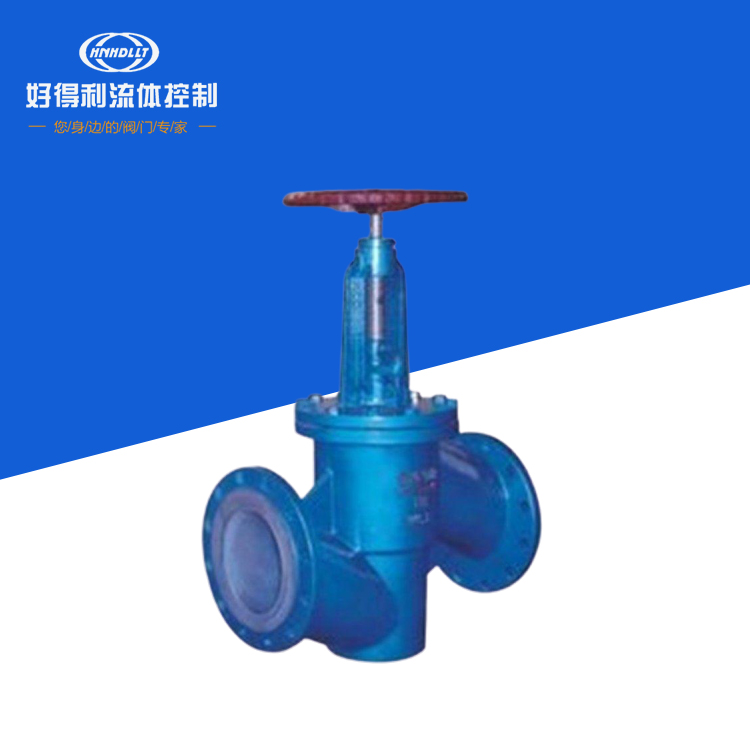

直流截止阀 好得利厂家 品质保证

分享

单产品价格:

产品订货号:

  • 1888.00元/台

    CJK-48779

王振林
18903913199 0391-3399198
  • 发货地  河南 焦作市
  • 发货期限  15天内发货
  • 供货总量  999 台
  • 品 牌  HNHDLLT好得利

扫码上方二维码获得报价

品牌BrandHNHDLLT好得利 有效期至长期有效 更新时间2020-11-12 10:00
品牌HNHDLLT 产地河南焦作 口径15mm~250mm
访问次数10

参数名称 参数值
产地 河南焦作
厚度 5mm-50mm
品牌 好得利
材质 多种
颜色 蓝色/灰色
加工定制




  • 直流式截止阀

    编辑

同义词 直流截止阀一般指直流式截止阀


直流式截止阀阀体的流道与主流道成一斜线,使得流动状态的破坏程度比常规截止阀要小,因而通过阀门的压力损失也相应的小了。

目录

  1. 1 概述

  2. 2 直流式截止阀优点

  3. 3 安装与维护

概述


编辑

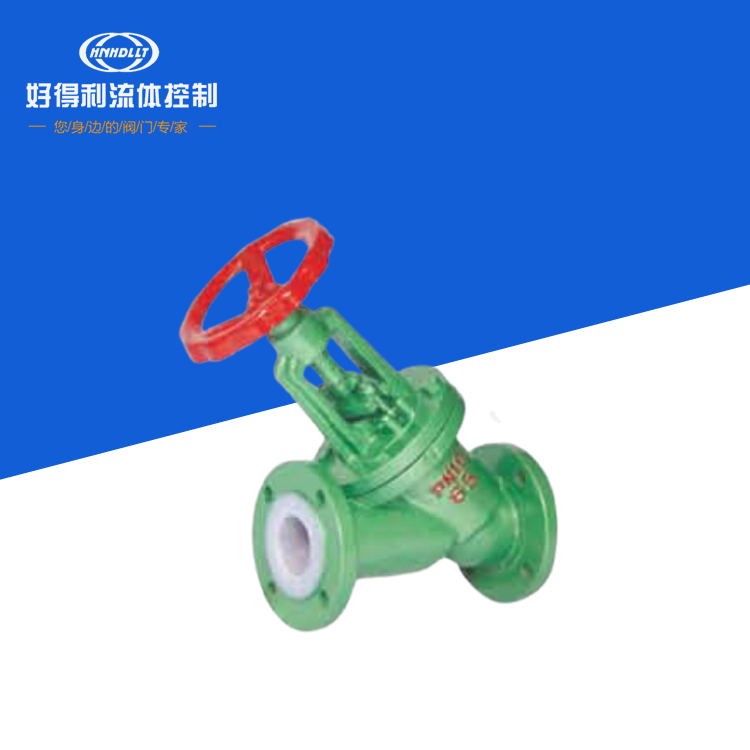

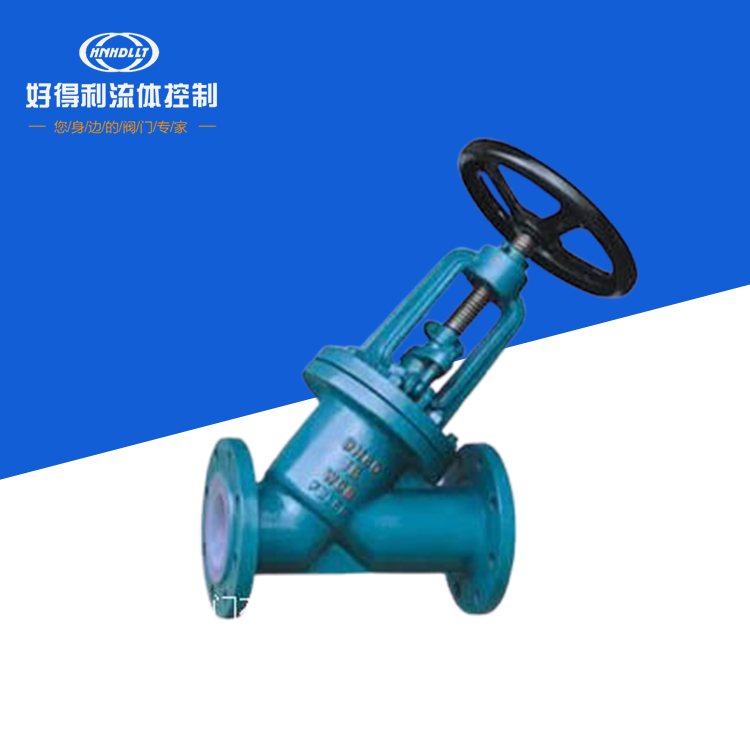

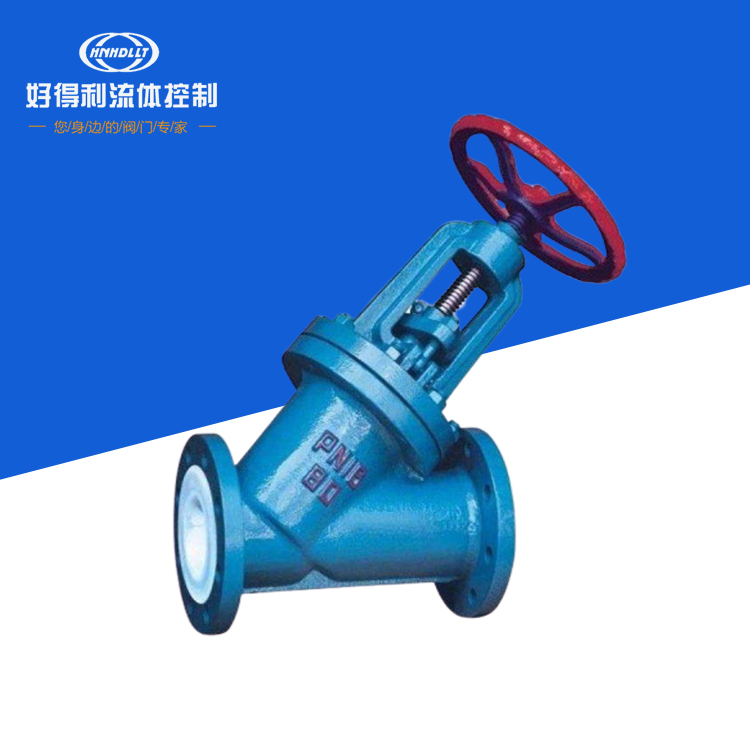

在直流式或Y形截止阀中,阀体的流道与主流道成一斜线,这样流动状态的破坏程度比常规截止阀要小,因而通过阀门的压力损失也相应的小了。

直流式截止阀优点


编辑
1、结构简单,制造和维修比较方便。
2、工作行程小,启闭时间短。
3、密封性好,密封面间磨擦力小,寿命较长。
4、截止阀阀体的结构形式有直通式、直流式和直角式。直通式是常见的结构,但其流体的阻力大。直流式流体阻力较小,多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造,适用于较小通经、较高压力的的截止阀。

安装与维护


编辑
1、手轮、手柄操作的截止阀可安装在管道的任何位置上。
2、手轮、手柄及伟动机构,不允许作起吊用。
3、介质的流向应与阀体所示箭头方向一致。


产品详情

截止阀是指关闭(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门,在管路上主要用来接通或截断管路中的介质,但不能做节流用。

基本结构

1、塑料衬里J41型直通式、J45型直溜式、J44型角式截止阀、具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通经1/4)等优点。被广泛应用在石油、化工等管路系统中做截断介质用,但塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀破坏密封面。

2、阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。

特点

编辑
(1)结构比闸阀简单,制造与维修都较方便。
(2)密封面不易磨损及擦伤,密封性好,启闭时阀瓣与阀体密封面之间无相对滑动,因而磨损与擦伤均不严重,密封性能好,使用寿命长。
(3)启闭时,阀瓣行程小,因而截止阀高度比闸阀小,但结构长度比闸阀长。
(4)启闭力矩大、启闭较费力,启闭时间校长。
(5)流体阻力大,因阀体内介质通道较曲折,流体阻力大,动力消耗大。
(6)介质流动方向 公称压力PN≤16MPa时,一般采用顺流,介质从阀瓣下方向上流;公称压力PN≥20MPa时,一般采用逆流,介质从阀瓣上方向下流.以增加密封件能。使用时,截止阀介质只能单方向流动,不能改变流动方向。
(7)全开时阀瓣经常受冲蚀。

截止阀结构


编辑
截止阀(stop valve,Globe Valve)的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,(通用名称:暗杆),也有升降旋转杆式,(通用名称:明杆)截止阀只适用于全开和全关,不允许作调节和节流。
截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。本阀要水平安装
截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到至大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。

设计规范

遵循GB/T 12233,GB/T12235,ANSI B 16.34标准

驱动方式

手动、蜗轮转动、气动(常开或常闭)、电动
